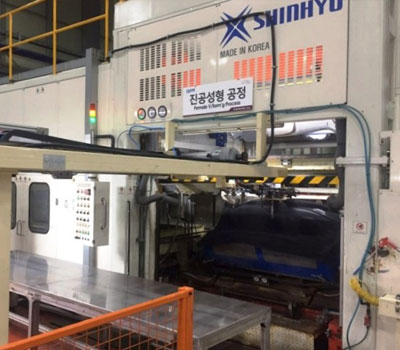

진공 성형기
- 용도
- 스킨 원단을 이용해 Instrument Panel의 스킨층을 성형하는 설비
- 설명
- 유색의 스킨 원단에 열을 가한 후 진공성형으로 금형에 흡착 및 압착시킨 뒤 냉각하여 Instrument Panel의 스킨부를 성형한다.

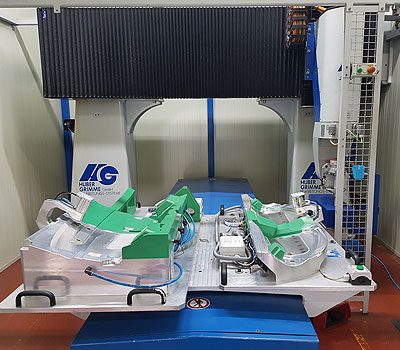

메커니컬 스코어링 머신
- 용도
- 스킨 반제품의 Passenger Airbag(Invisible Type) 부위에 절개선을 성형하는 설비
- 설명
- CNC(Computer Numerical Control) 설비에 칼날 및 카메라 시스템을 적용하여 절개선을 성형하는 설비이며, 0.001mm 단위까지 깊이조정이 가능하다.
고압 발포기
- 용도
- 사출 생산된 코어를 발포 금형에 장착한 후 폴리우레탄을 토출, 고압 발포하는 설비
- 설명
- Polyol용액과 Isocyanate용액의 원액을 각각 보관해 원액이 경화되지 않도록 순환, 분리 보관된 두 액체에 고압을 발생시켜 Mixing Head에서 두 액체를 섞은 후 토출하여 발포를 한다.

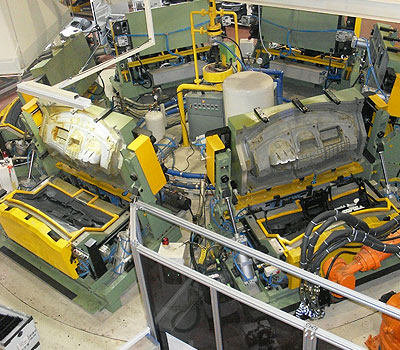

턴 테이블
- 용도
- 발포금형을 설치하여 연속적으로 발포생산하는 설비
- 설명
- 최대 6개의발포금형을 설치할 수 있다. 테이블이 회전하는 동안에 부품을 장착, 스킨셋팅, 발포액 주입 후 발포숙성시켜 발포를 완료한 후 발포제품을 생산한다.

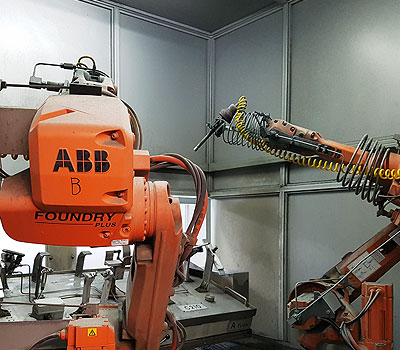

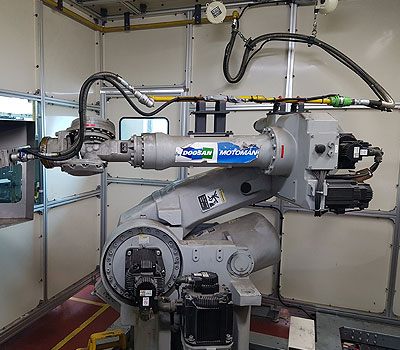

워터젯 로봇
- 용도
- 발포 성형된 Instrument Panel의 내외부 스크랩 부위를 로봇과 고압 분사 장치를 사용하여 트리밍하는 설비
- 설명
- 증압장치를 통해 물을 초고압(4,000 Bar)으로 압축하여 0.18￠의 오리피스를 통해 분사하며, 이때 발생되는 고압수를 활용해 스크랩부위를 트리밍한다. 또한 Robot Arm에 Cutting Nozzle을 장착하여 입체형의 IP 트리밍에 활용한다.

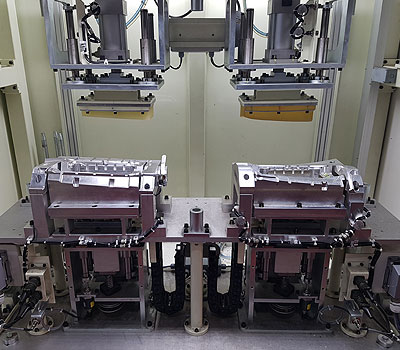

초음파 용착기
- 용도
- 초음파를 이용해 Instrument Panel과 Upper Panel을 용착시키는 설비
- 설명
- 국소부위에 Horn을 접착시킨 뒤 초음파를 가하여 열을 발생시킨다. 접촉부위에서 발생하는 마찰열을 이용해 수지를 용융시켜 제품을 용착한다.

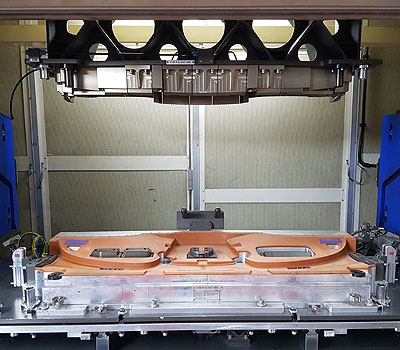

진동 용착기
- 용도
- 진동을 이용해 Instrument Panel과 Defroster Nozzle을 용착시키는 설비
- 설명
- Instrument Panel과 Defroster Nozzle 2개의 제품에 압력을 가하면서 상측 지그에 좌우 진동을 준다. 접촉부위에서 발생하는 마찰열을 이용해 수지를 용융시켜 제품을 용착시킨다.

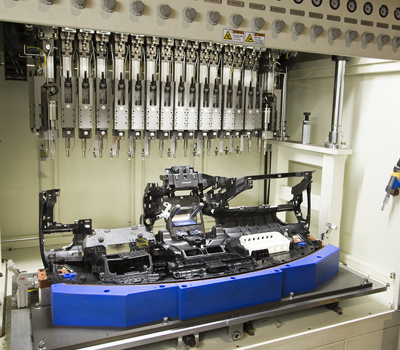

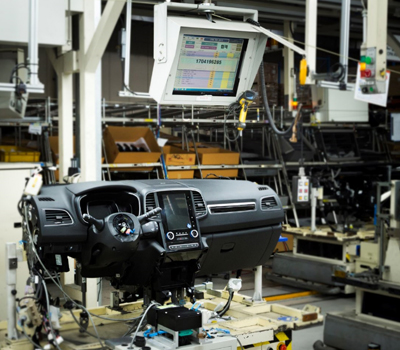

전장검사기
- 용도
- Cockpit Module의 전자부품 기능을 검사하는 설비
- 설명
- Cockpit Module의 제품 정보를 받아 실제 전원을 공급하여 부품 조립 여부, 전장 제품의 작동 및 이상 유무 검사를 한다.
화염처리기
- 용도
- Flame Plasma를 이용해 Instrument Panel의 코어 접착력을 향상시키는 설비
- 설명
- 폴리프로필렌 재질의 Instrument Panel에 Flame Plasma을 이용한 열처리를 진행하여 표면장력을 향상시키며, 발포공정에서 폴리우레탄과 접착할 수 있는 표면성질을 만들어준다.
핫나이프 스코어링 머신
- 용도
- 칼날에 열을 가하여 Instrument Panel의 Passenger Airbag의 절개선을 성형하는 설비
- 설명
- 가열된 칼날을 Passenger Airbag의 절개 부위에 압착하여 Airbag 활성에 제약이 없도록 해당 부위를 성형한다. 코어와 폴리우레탄 부위에만 성형이 진행되어 외관에서 전개라인이 보이지 않는다.(Invisible Type)

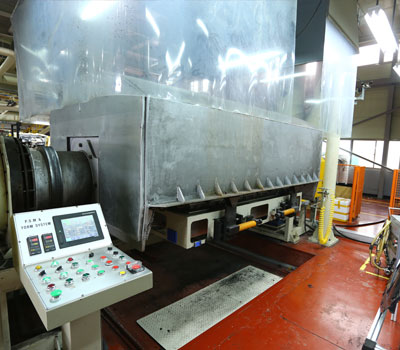

파우더 슬러시 머신
- 용도
- PVC, TPU, TPO 등의 분말을 열과 하우징의 회전을 통해 일정한 두께의 스킨을 성형하는 공법
- 설명
- Powder box에 분말가루를 채워 넣고 온도, 하우징 회전 속도 및 각도 등의 조건을 조정한다. Gas burner에 의해 열풍을 가열, 냉각, 탈형 과정을 통해 스킨을 성형한다.

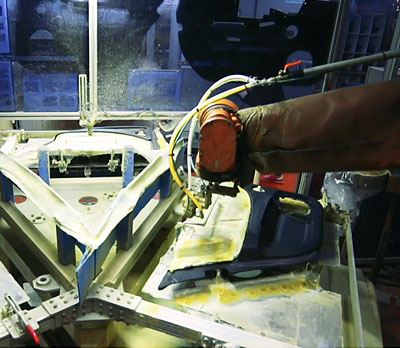

본드 스프레이 머신
- 용도
- 도어 판넬 표면에 로봇을 사용하여 자동으로 본드를 도포 하는 설비
- 설명
- 도어 판넬에 원단을 감싸기 하기 위해 사전에 기판표면에 본드 도포를 실시한다. 로봇을 이용한 자동 도포 시스템으로 사양에 따라서 일정한 양을 일정한 곳에 도포할 수 있다.

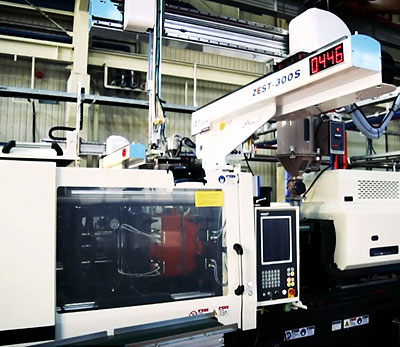

사출기
- 용도
- 플라스틱 재료를 고온으로 녹여서 금형으로 제품을 성형하는 설비
- 설명
- 열가소성 플라스틱 소재를 이용하여 열을 가하여 녹인 용융된 재료가 사출 금형으로 주입되어 일정한 시간을 거치면서 원하는 형상의 제품을 생산한다.
